caxa二次开发程序集2026版 Demo版

CAXA二次开发程序集2026版是在CAXA电子图板软件基础上开发的一款cad辅助工具，能够支持CAXA电子图版2023/2024/2025/2026版本，拥有重量计算、EB文件相关、机械零件相关、标注工具、表格文字、中心线工具、常用资料、图形工具等栏目，能够实现批量填写标题栏，批量替换文字，批量检索明细表， 自动填写明细表重量，粗糙度技术要求自动生成，链轮绘制，皮带轮绘制，拆分图纸，批量中心线绘制，各式箭头生成，常用设计计算数据查询等功能，大幅度提高了日常绘图设计工作效率。

目前CAXA二次开发程序集自带一套CAXA图库集，对CAXA图库进行了扩充。软件还提供了系列化零件设计库，其中系列化零件设计开发系统实现复杂零件的参数化、模块化、标准化设计，该系统共有47个大类2800多个零件强大的标准件库，在设计效率和正确率上大大满足企业需求，快免费下载体验吧。

CAXA二次开发程序集2026版安装说明

1、下载解压，得到CAXA二次开发程序集安装包；

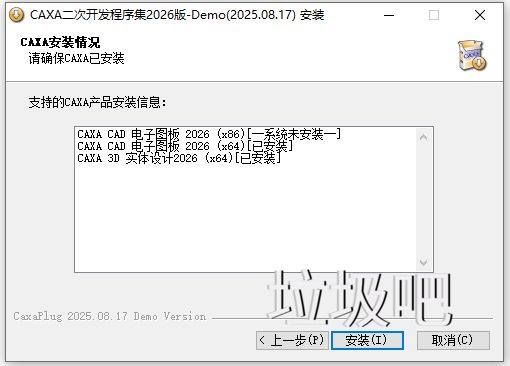

2、直接安装，选择支持的CAXA产品；

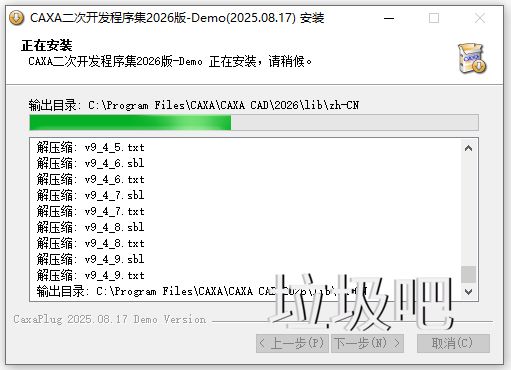

3、等待安装完成；

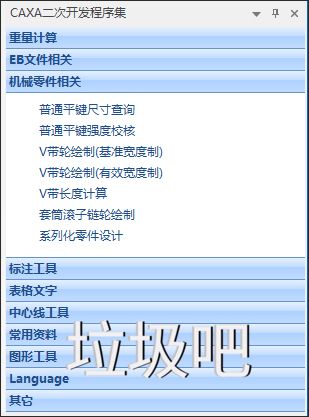

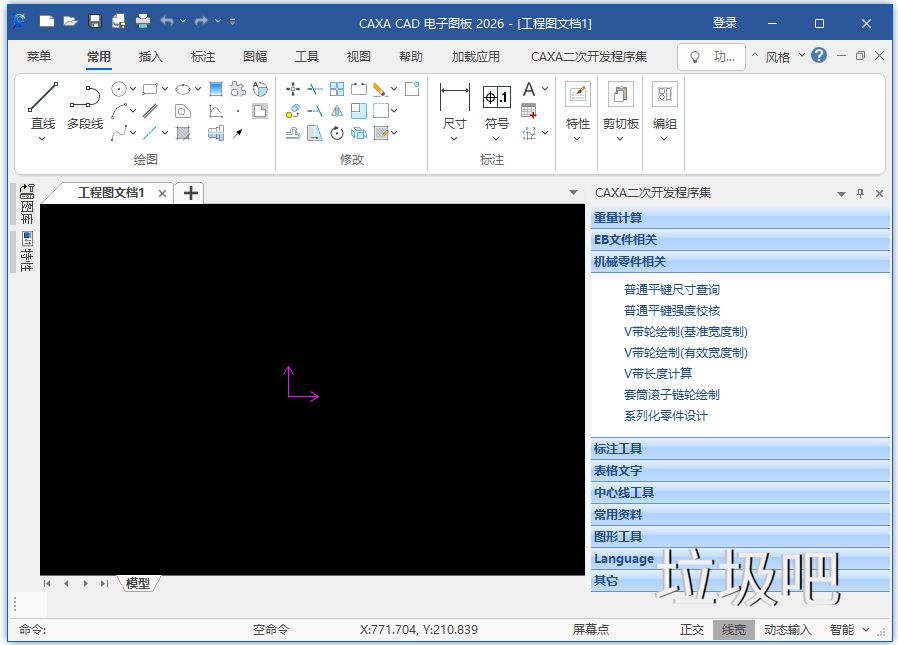

4、打开你电脑安装好的CAXA电子图板，右面即可看到所有功能。

软件常用功能

1、重量计算

当设计零件时，往往需要在标题栏里或明细表填写重量，通常都是用计算器先算出零件体积，再根据材料密度计算重量。

程序提供了三种方式进行快速计算:

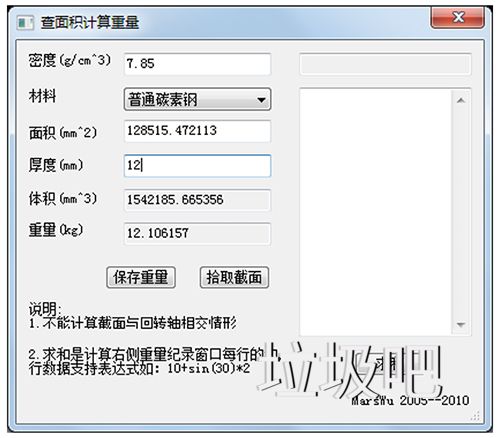

①点击“二次开发程序集”→“查面积计算重量”，左下角提示“拾取环内点”，单击准备计算的零件图样，选中后右击，弹出一个“重量计算”窗口。窗口中面积自动给出，再输入材料厚度、密度，重量就显示出来。

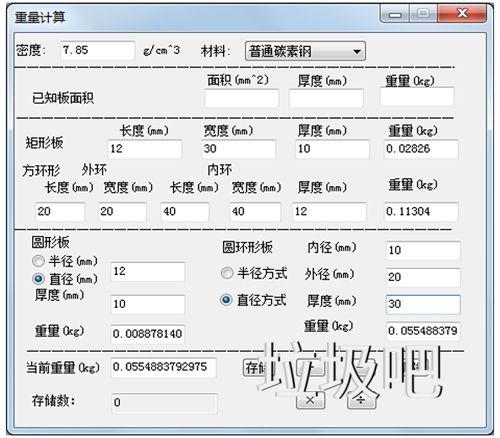

②点击“二次开发程序集”→“输入数据计算重量”，出现另一种计算重量窗口，类似于一个小型计算器，可对一些规则形状的几何体进行重量计算，如矩形、方环形、圆形和圆环等，只需输入一些给定的尺寸及密度，重量自动得出。

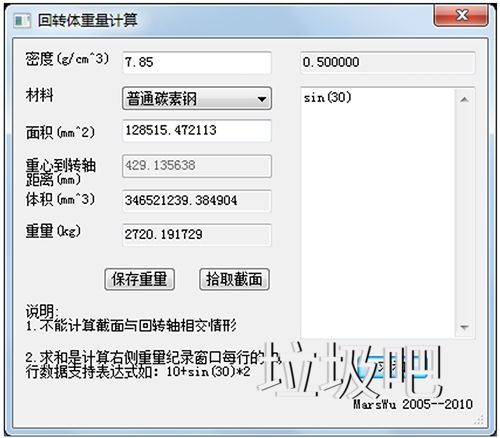

③点击“二次开发程序集”→“回转体重量计算”，左下角提示“拾取环内点”，单击准备计算的零件图样，左下角提示“拾取回转体轴线”，单击准备计算的零件转体轴线，选中后弹出一个“重量计算”窗口，再输入材料厚度、密度，重量就显示出来。

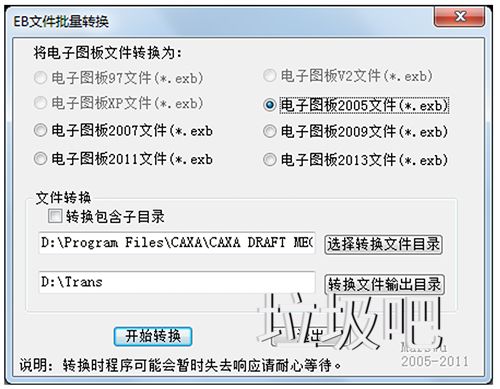

2、EB文件批量转换

实现电子图版文件高版本格式文件向低版本格式的批量转换，方便使用CAXA不同版本用户之间进行图纸交流。
