西门子博途TIA Portal V19、V20 软件安装教程

2025-12-11 18:44:27自动化编程教程578人已围观

简介博图高级版和专业版的安装包说明博图V19版（或V20版）在安装时同样也分WinCC Advance高级版和WinCC Professional专业版。但是它的安装包同以往版本的博图不同，博图自V19版本

博图高级版和专业版的安装包说明

博图V19版（或V20版）在安装时同样也分WinCC Advance高级版和WinCC Professional专业版。

但是它的安装包同以往版本的博图不同，博图自V19版本起，高级版和专业版的软件安装包是同一个安装包，安装时在安装向导上进行选择安装高级版还是安装专业版。

Windows操作系统要求

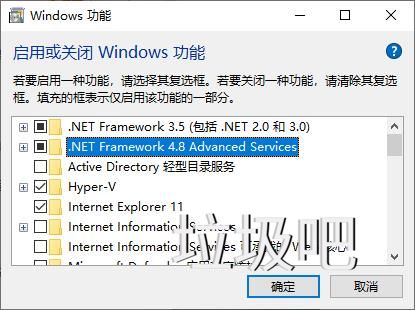

Windows功能

须启用.NET Framework3.5;

启用.NET Framework4.8 （TIA Portal V20 要求必须是net4.8 或以上）

启用.NET Framework3.5的方法见文章《Windows系统如何安装net3.5》

如果Windows系统里最高的是.NET Framework4.7 ，则是操作系统的当前版本过低，需要进行Windows更新操作。

注意事项：一定要更新到当前系统的最新版本；个别人电脑的Windows版本太低，需要重复多次执行Windows更新操作才能更新到最新版本！

或者到微软官网下载 net离线安装包 .NET下载

博图安装顺序

安装1、安装DVD1 , TIA_Portal_STEP7_Prof_Safety_WinCC_V19.iso

安装2、安装DVD3 , WinCC_Legacy_Panel_Images_V19.iso （这个是触摸屏的旧版本镜像，可选安装）

安装3、安装仿真软件S7-PLCSIM , S7-PLCSIM_V19.iso (这个是仿真软件，可选安装）

安装4、安装Update更新包（这个是博图的update更新包，可选安装）

安装5、使用sim_ekb_installer工具授权（这个软件的许可证密钥授权工具）

博图安装步骤

【必做】先使用解除重启提示工具方法见《安装西门子软件时反复提示重启电脑的解决办法》

在TIA_Portal_STEP7_Prof_Safety_WinCC_V19.iso 光盘文件上右键，选择 打开方式 -> Windows资源管理器

在加载打开的文件中找到 Start (Start.exe) 上右键选择 以管理员身份运行

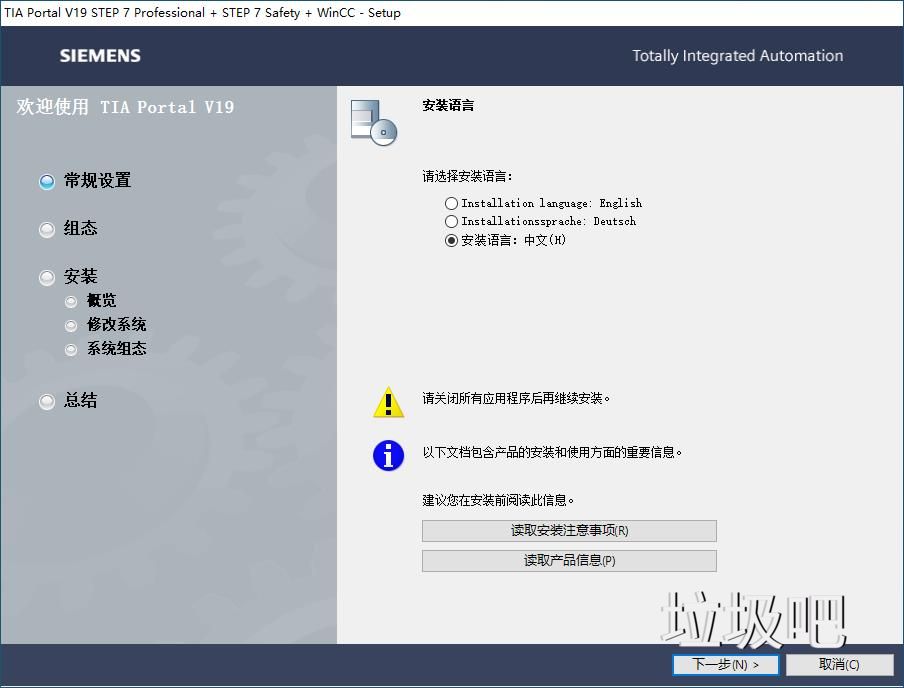

选择安装语言（安装向导显示的语言）

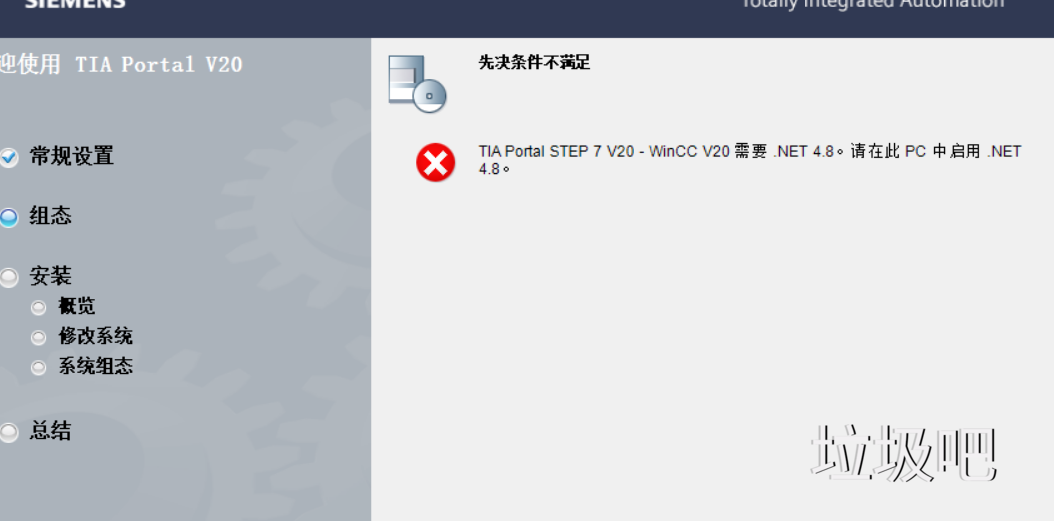

如提示如下图所示的 先决条件不满足 需要.NET 4.8（博图TIA V20要求.NET4.8或以上）

此提示是当前Windows操作系统的版本太低，未安装最新的系统更新，需要对系统进行 Windows更新，需要把系统更新到当前的最新版本。

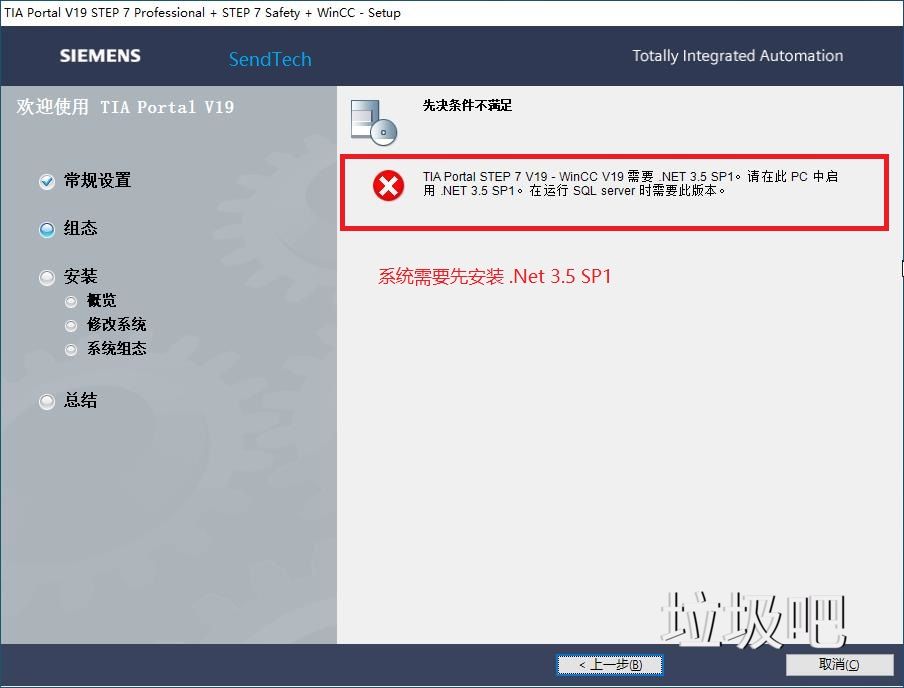

如果提示如下图所示的先决条件不满足 需要.NET 3.5 SP1

此提示是操作系统未启用.NET 3.5 SP1，安装方法见文章《Windows系统如何安装net3.5》

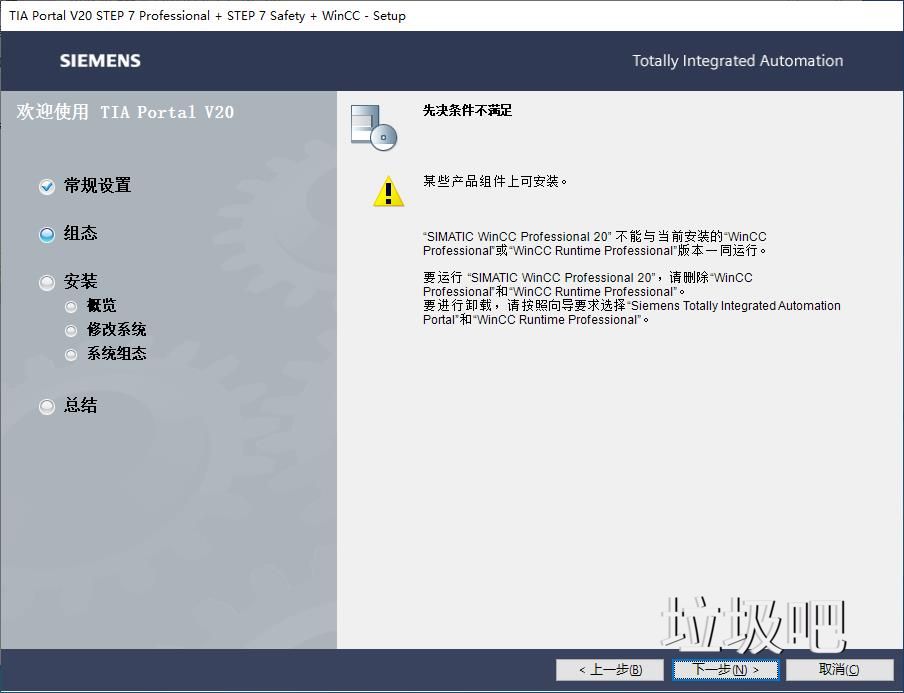

如果提示 先决条件不满足 如下图所示，则说明电脑已经安装了博图其它版本的Professional专业版或经典WinCC，

在后面的安装向导中，将不能再选择勾选安装Professional专业版，此处点”下一步”。

博图软件的版本兼容性见文章《博图Advance高级版与博图Professional版的区别及选择》

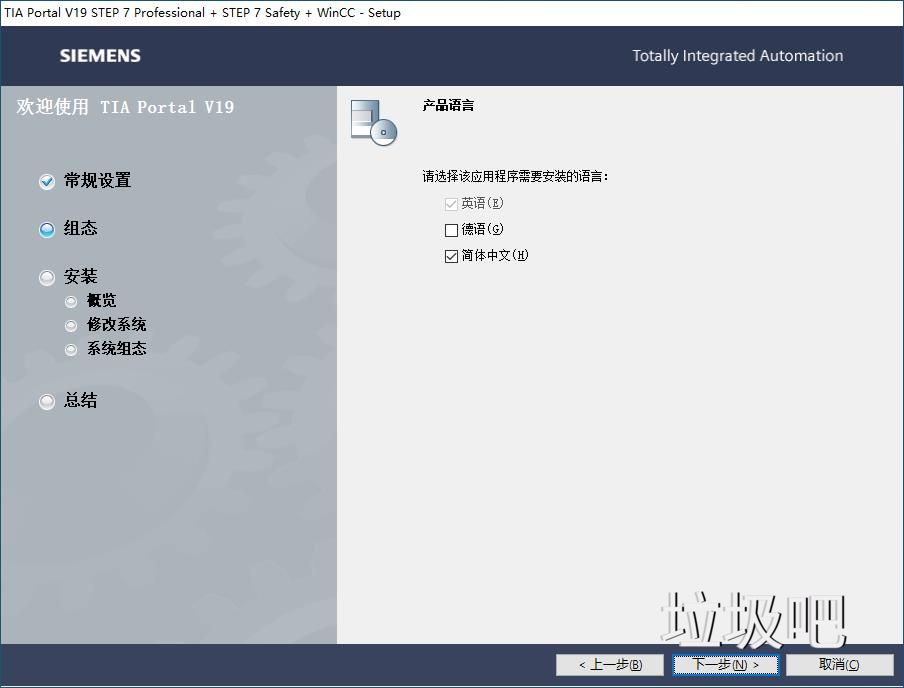

选择博图要安装的语言包，如下图所示

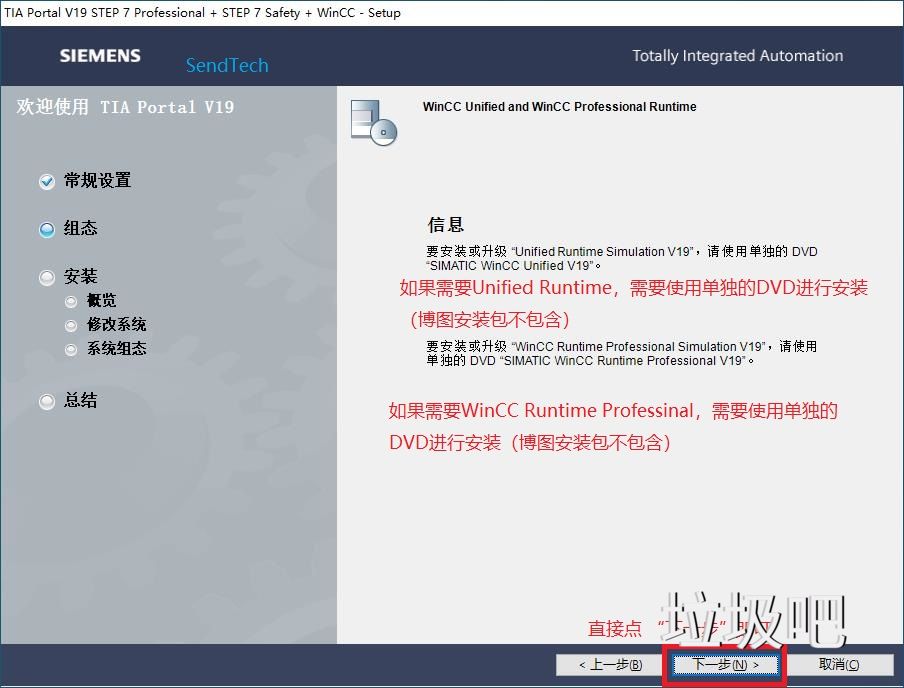

有关WinCC Unified Runtime 和 WinCC Runtime Professional 安装包的说明，如下图所示

直接点”下一步“即可

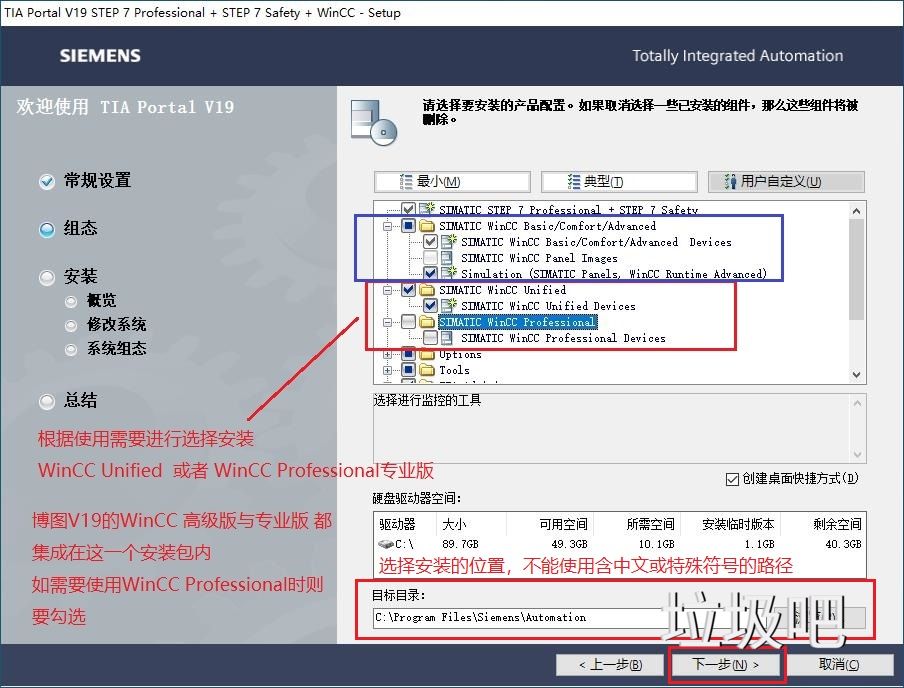

安装向导：选择安装WinCC Advanced 高级版（默认），还是要安装WinCC Professional专业版

如下图所示

默认是选择安装WinCC Advanced 高级版；（不清楚自己需要使用的版本时，则采用默认设置）

如果需要使用WinCC Professional专业版的，则需要手动勾选 SIMATIC WinCC Professional选项

特别注意：如果要安装WinCC Professional专业版，则必须注意西门子软件的兼容性问题，否则会导致无法安装博图（专业版）或者无法安装其它西门子软件如WinCC 7.X 、WinCC 8.0。

—

博图安装位置

如上图所示，如果需要安装到其它硬盘分区的，直接把C 改成需要安装的分区盘符即可

如果改到其它目录的，注意路径不能包含中文字符和特殊字符！！！

建议：不要自行更改其它路径，如需安装到其它分区的，则只把分区盘符C 改成所需分区盘符如D或E等，其它不变。

—

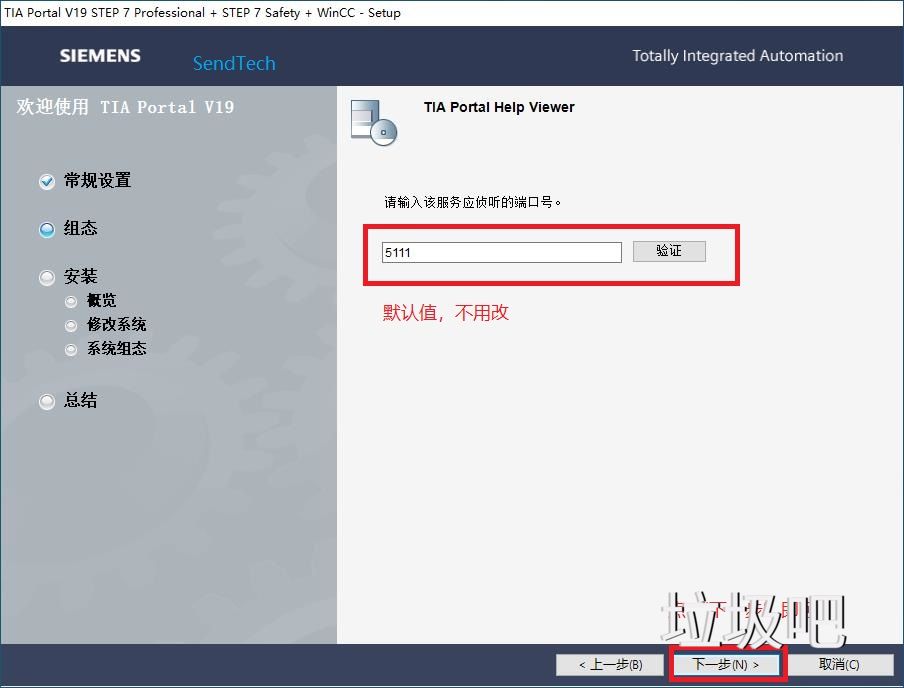

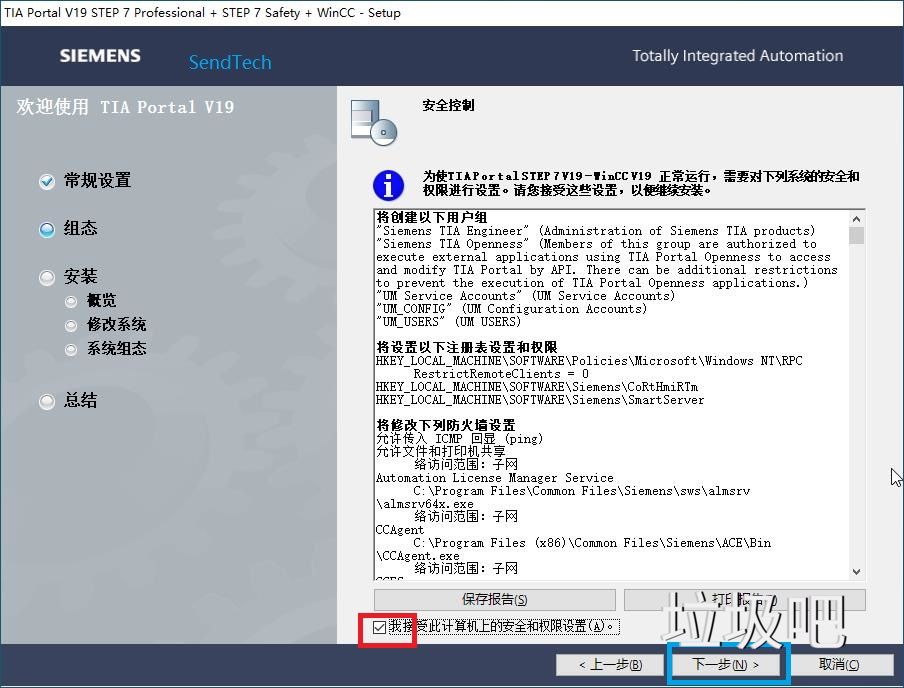

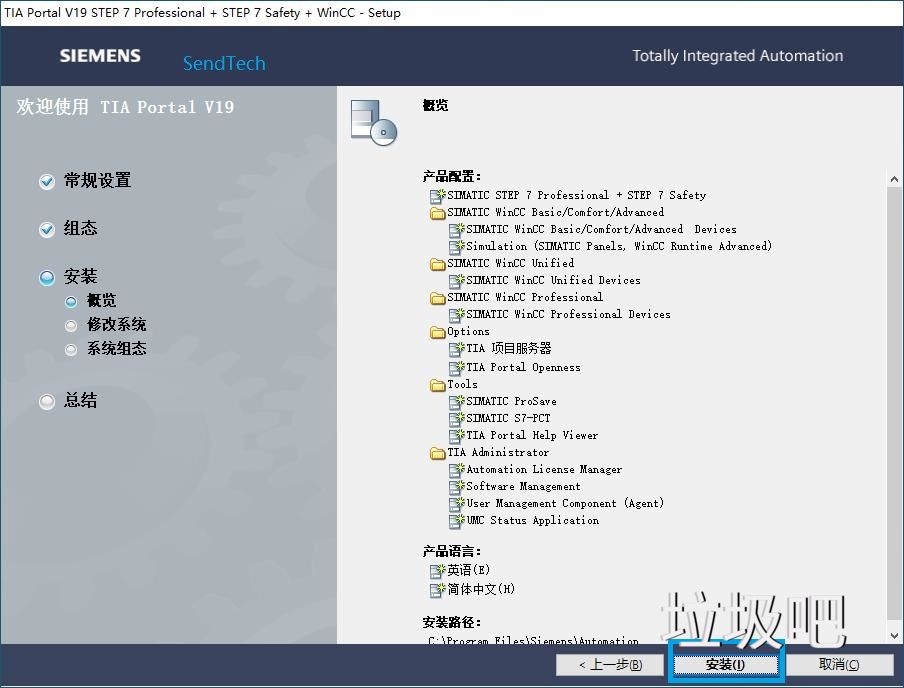

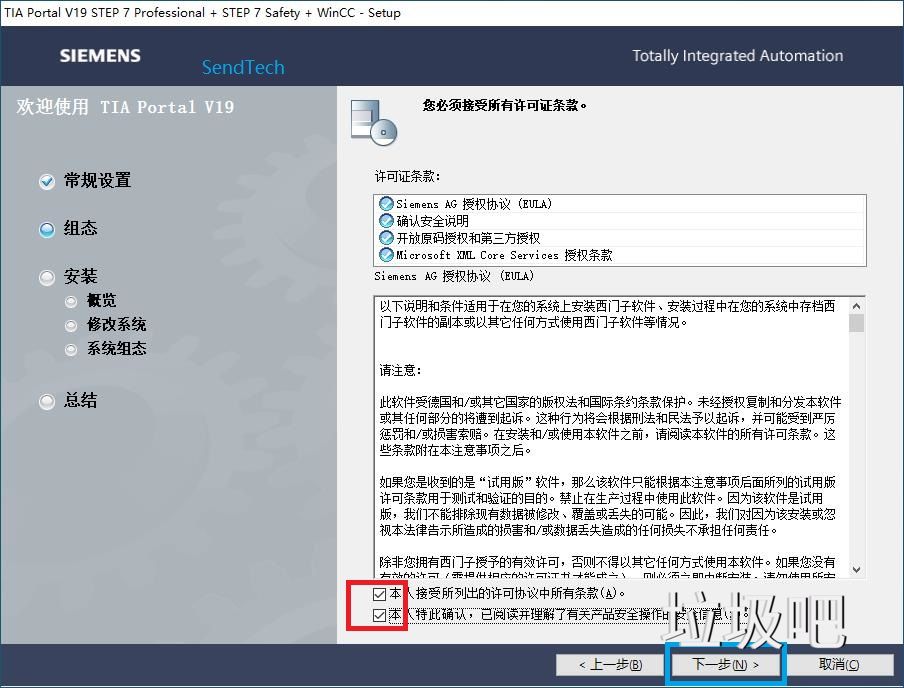

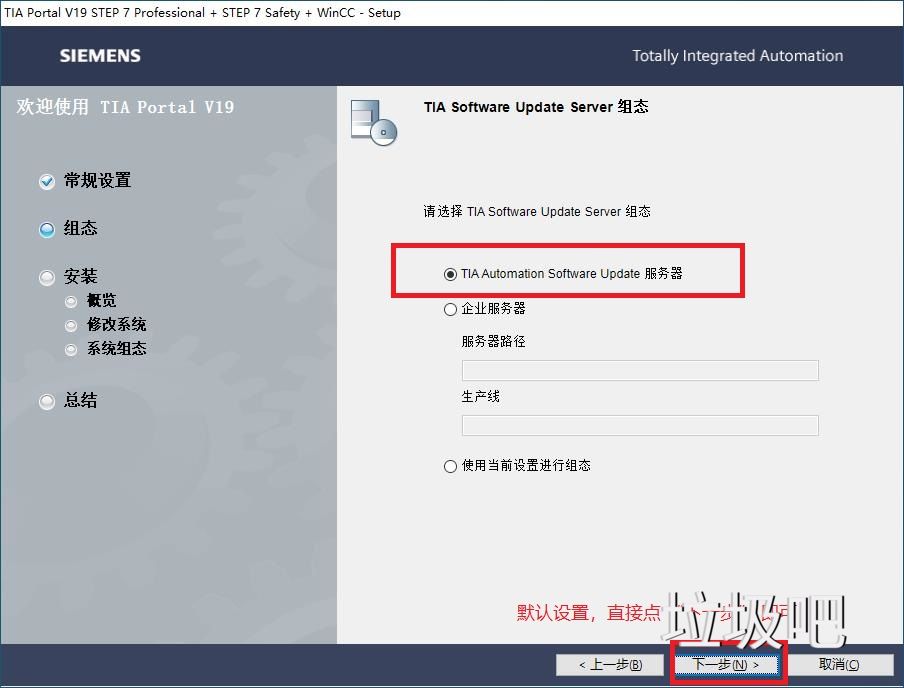

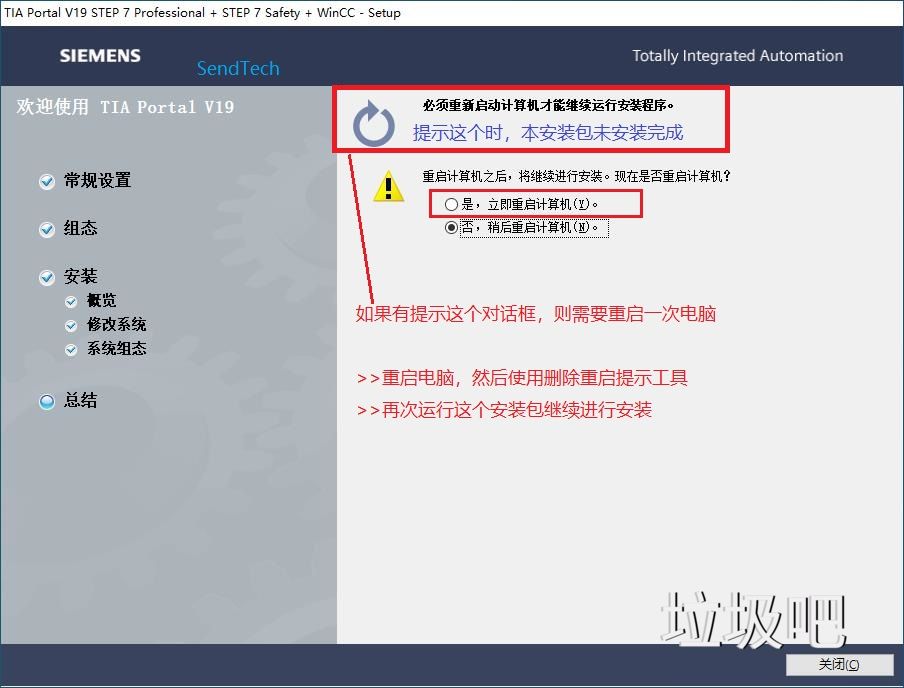

如提示“必须重新启动计算机才能继续运行安装程序” ，此时必须重启一次电脑方可以继续安装

>>重启电脑

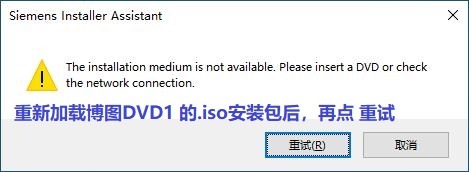

>>重启电脑后，会提示如下图所示的对话框 Siemens Installer Assistant ,先不理会它

>>再次使用解除重启提示工具

>>重新加载TIA_Portal_STEP7_Prof_Safety_WinCC_V19.iso 光盘文件

>>点对话框中的 “重试”

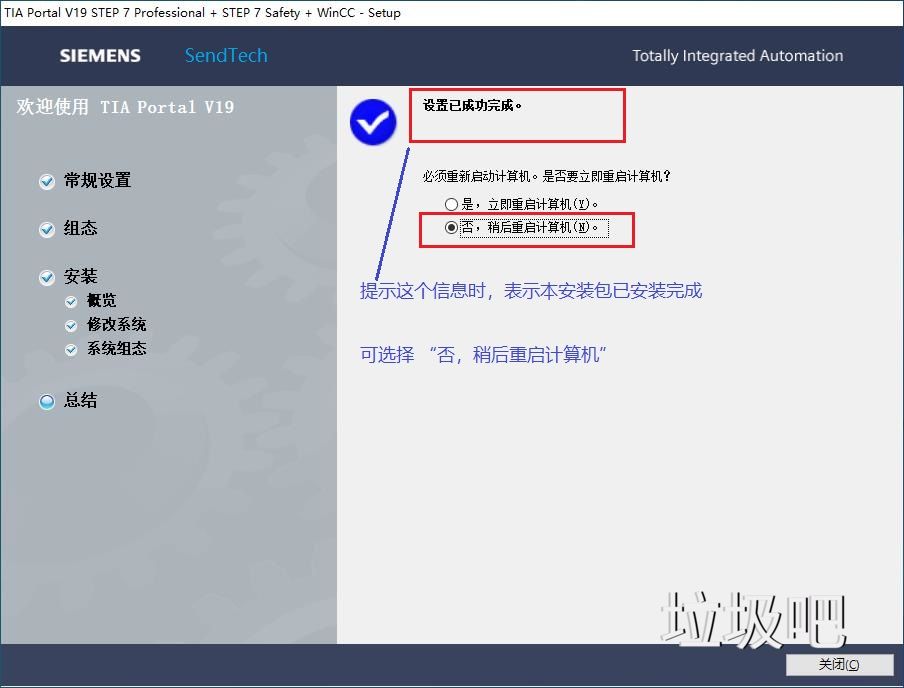

至此，博图/博途软件的主体软件 DVD1安装包TIA_Portal_STEP7_Prof_Safety_WinCC_V19.iso 便已安装完成。

以下安装2、3、4项为可选安装，非必须安装。

安装2、DVD3 , WinCC_Legacy_Panel_Images_V19.iso （触摸屏镜像，根据自己的需要，决定是否安装，V20没有这个安装包）

安装3、仿真软件S7-PLCSIM , S7-PLCSIM_V19.iso (仿真运行的软件，根据自己的需要，决定是否安装）

安装4、安装Update更新包（博图的update更新包，根据自己的需要，决定是否安装）

安装5、sim_ekb_installer工具授权（软件的许可证密钥授权工具）的使用方法见文章《西门子软件许可证密钥授权工具sim_ekb_installer的使用教程》

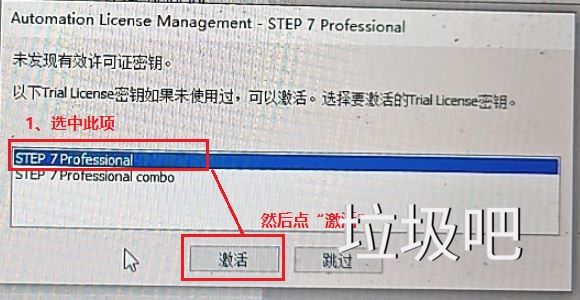

【常见问题】添加新设备时提示“未发现有效许可证密钥”

博图软件安装包

TIA Portal V20 , TIA Portal V19

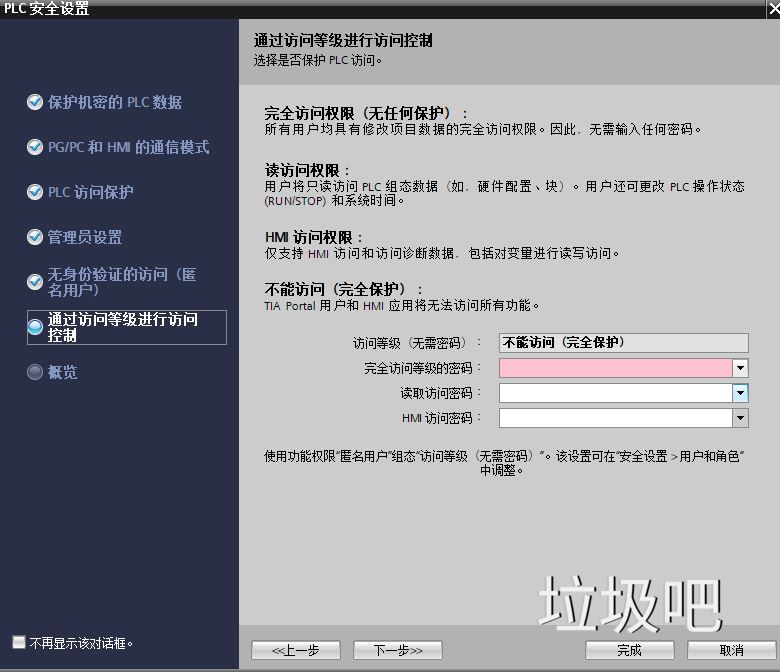

【使用问题】S7-1200/1500 在访问控制组态时无法启用访问等级，”不能访问（完全保护）

在博图V19或V20组态新CPU（新固件版本）时，PLC安全设置里的访问等级同以往版本的博图有不同。

S7-1200/1500 CPU 的各种访问等级只适用于固件版本不超过 V4.6 的 S7-1200 CPU 或固件版本不超过 V3.0 的 S7-1500 CPU。

S7-1200 固件版本V4.7或以上，S7-1500固件版本V3.0以上，需要在用户和角色编辑器的项目导航中使用本地用户管理功能。访问级别在此表示为同名的功能权限，可通过角色将其分配给各个用户，以限制对特定功能的访问。将在 CPU 的对象属性中指定各种访问等级以及相关的密码。可在表中分配访问等级的参数。详细使用方法请查看博图软件自带的帮助！
