实例讲解PLC的起停、正反转、定时和多地控制，带电路图和梯形图

 今天和大家分享一些三菱的程序，主要包括电气正转控制、正反转控制、定时控制、多地控制、定时器与计数器组合延长定时控制、多重输出控制和载报警控制通过PLC实现时的PLC线路和梯形图，这是PLC初学者入门实战的需要掌握的最基本知识。

1、起动、自锁和停止控制的PLC线路与梯形图

起动、自锁和停止控制是PLC最基本的控制功能。起动、自锁和停止控制可采用驱动指令(OUT)，也可以采用置位指令(SET、RST)来实现。

◆ 采用线圈驱动指令实现起动、自锁和停止控制的PLC线路与梯形图


图1 采用线圈驱动指令实现起动、自锁和停止控制的PLC线路与梯形图

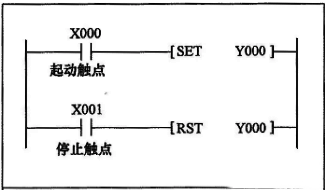

采用置位复位指令实现起动、自锁和停止控制的梯形图

其PLC接线图与上图所示线路是一样的。

2、正、反转联锁控制的PLC线路与梯形图

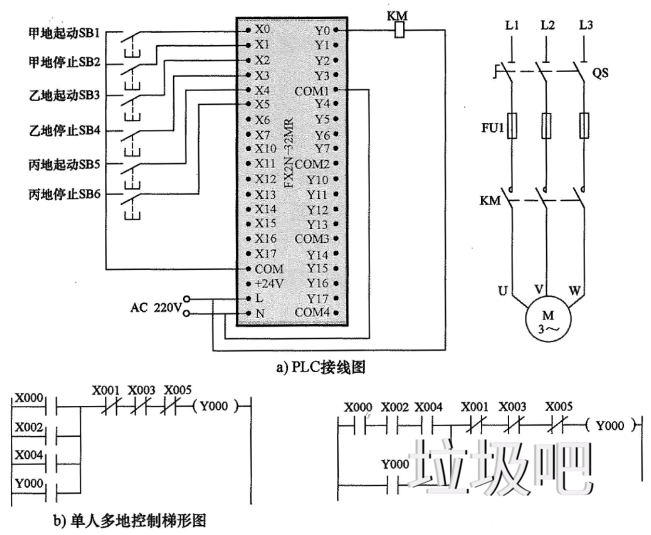

3、多地控制的PLC线路与梯形图


单人多地控制如图a、b所示，多人多地控制如图a、c所示。

4、定时控制的PLC线路与梯形图

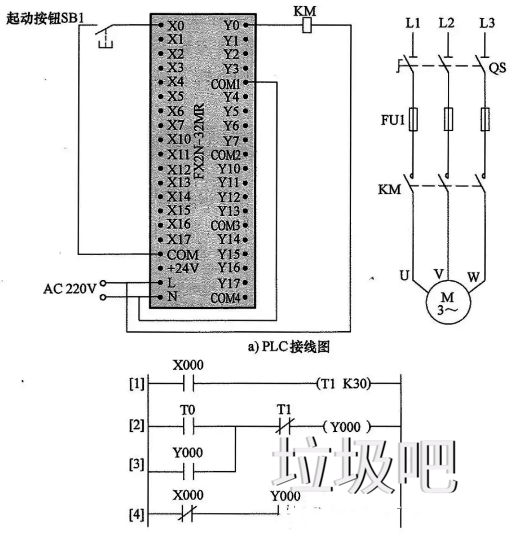

延时起动定时运行控制的PLC线路与梯形图

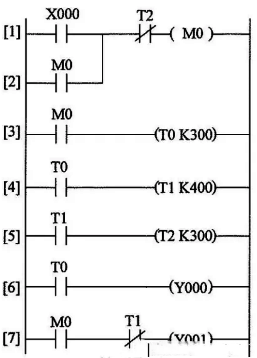

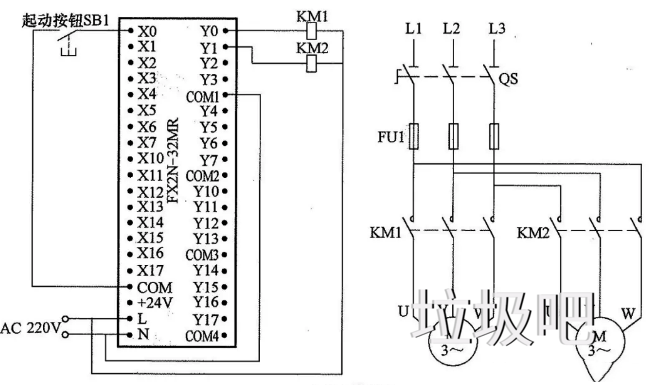

多定时器组合控制的PLC线路与梯形图

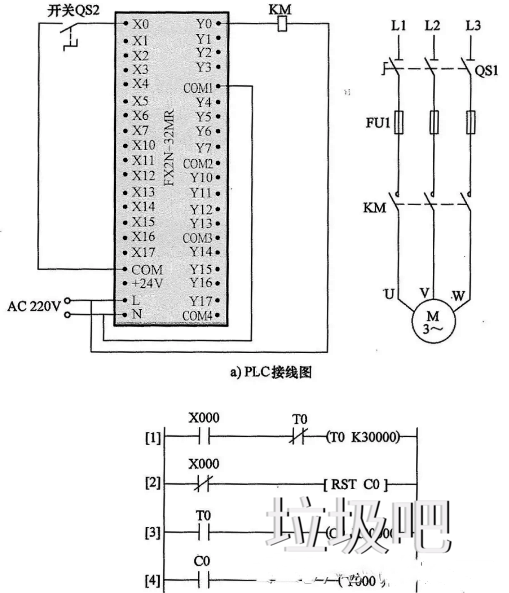

5、定时器与计数器组合延长定时控制的PLC线路与梯形图

三菱FX系列PLC的最大定时时间为3276.7s（约54min），采用定时器和计数器可以延长定时时间。

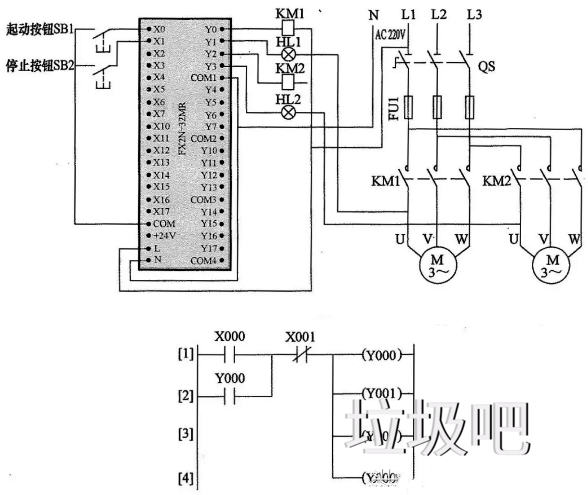

6、多重输出控制的PLC线路与梯形图

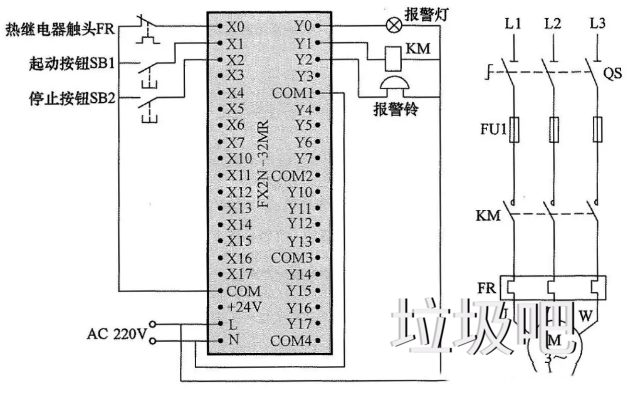

7、过载报警控制的PLC线路与梯形图
